볼트류

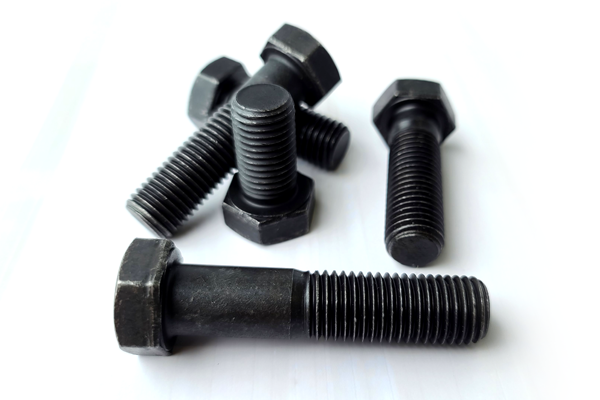

CR BOLT (콜라볼트)

Metric Hex Bolts(KS B 1002 JIS B 1180)
Unit : mm
Diameter Pitch d1 H B C S
Coarse Fine Basic Tolerance Basic Tolerance Basic Tolerance App. App.
M12 1.75 1.25 12 0
-0.25		 8 ±0.3 19 0
-0.8		 21.9 30
(M14) 2 1.5 14 9 22 25.4 34
M16 2 16 10 24 27.7 38
(M18) 2.5 1.5 18 12 ±0.35 27 31.2 42
M20 2.5 1.5 20 0
-0.35		 13 30 34.6 46
(M22) 2.5 1.5 22 14 32 0
-1		 37 50
M24 3 2 24 15 36 41.6 54
(M27) 3 2 27 17 41 47.3 60
M30 3.5 2 30 19 ±0.4 46 53.1 66
(M33) 3.5 2 33 0
-0.4		 21 50 57.7 72
M36 4 2 36 23 55 0
-1.2		 63.5 78
(M39) 4 2 39 25 60 69.3 84
M42 4.5 - 42 26 65 75 90
(M45) 4.5 - 45 28 70 80.8 96
M48 5 - 48 30 75 86.5 102
(M52) 5 - 52 0
-0.45		 33 ±0.5 80 92.4 110
M56 5.5 - 56 35 85 0
-1.4		 98.1 118
(M60) 5.5 - 60 38 90 104 126
M64 6 - 64 40 95 110 134

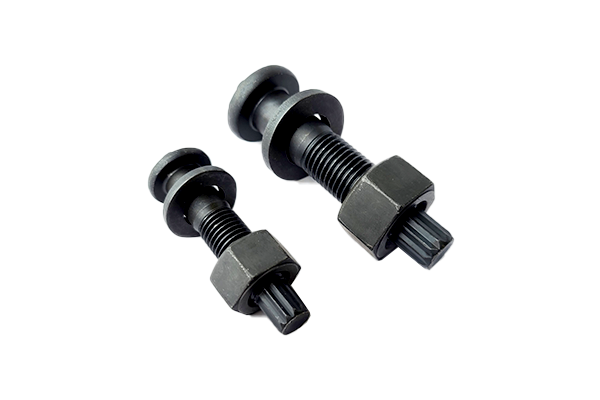

TS BOLT

TS볼트 규격표 & 사양표
Dimensional Standards(Nuts)
Unit : mm
Nom sized Outsidedia.
external.
thread		 B C d2 X V S a-b E
기준치수 허용차 approx 기준치수 허용차 approx approx 기준치수 차원 허용차 최대
M16 16 16 ±0.3
±0.20
-0.10		 13.1 13.6 0
-0.5		 2 3 30 +5
0		 0.8 1'
20 20 20 16.4 17.1 2 3 35 +6
0		 0.9
22 22 22 17.8 18.9 3 4 40 1.1
24 24 24 19.5 20.3 4 4.5 45 1.2

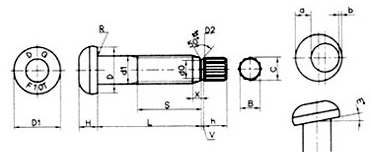

Dimensional Standards(Bolts)
Unit : mm
Nom sized Outsidedia.
external.
thread		 d1 D D1 H R a-b E h
기준치수 허용차 기준치수 허용차 approx 기준치수 허용차 approx 차원 허용차 approx
M16 16 16 +0.7
-0.2
+0.8
-0.4		 27 ±0.1 26 10 ±0.8 1.6 11.40 +0.10 15
20 20 20 34 33 13 ±0.9 14.20 18
22 22 22 38.5 37 14 15.70 19
24 24 24 43 31 15 2.0 17.30 20

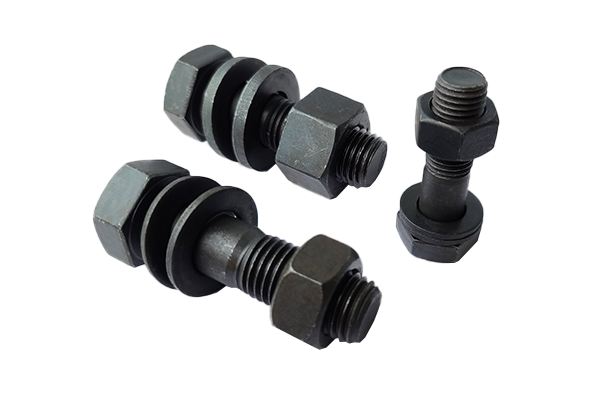

H/T BOLT (하이텐볼트)

Dimensional Standards(Nuts)
Unit : mm
Nom sized Outsidedia.
external.
thread		 H B C D D a-b E F h
기준치수 허용차 기준치수 허용차 approx approx 최소 최대 최대 최대 approx
M12 12 12 ±0.35 22 0
-0.8		 25.4 20 20 0.5 1 2 0.6
16 16 16 27 31.2 25 25 0.8
20 20 20 ±0.4 32 0
-1		 37 30 30 0.9
22 22 22 36 41.6 34 34 1.1
24 24 24 41 47.3 39 39 1.2

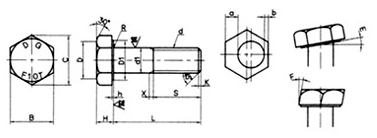

Dimensional Standards(Bolts)
Unit : mm
Nom sized d1 H B C D D1 r K a-b E F h S
기준치수 허용차 기준치수 허용차 기준치수 허용차 approx approx 최소 반경 approx 최대 최대 최대 approx 기준치수 허용차
M12 12 +0.7
+0.2		 8 ±0.8 22 0
-0.8		 25.4 20 20 0.8 ~ 1.6 2 0.7 1 2 0.6 25 +5
0
16 16 10 27 31.2 25 25 1.2 ~ 2.0 0.8 30
20 20 +0.8
-0.4		 13 ±0.9 32 0
-1		 37 30 29 2.5 0.9 35 +6
0
22 22 14 36 41.6 34 34 1.1 40
24 24 15 41 47.3 39 39 1.6 ~ 2.4 3 1.2 45
T/S 및 H/T Bolt의 장단점
구분 T/S BOLT H/T BOLT
Set구성 1set : BOLT, NUT, WASHER 1개 1set : BOLT, NUT, WASHER 2개
체결공구 전용 전동 WRENCH를 사용하여 공구가 가벼워 작업이 용이하다.(전동공구) AIR IMPACT 사용시 공구가 무거워 작업자 피로도 증가
AIR COMPRESSOR 및 AIR HOSES의 층간 이동으로 작업이 불편하다.
NUT RUNNER사용시 공구 단가가 비싸다.
토르크 일정성 BOLT의 NOTCH 부분이 일정한 TORQUE에 의해 절단되므로 TORQUE로 체결되었음을 확인할 수 있다.
일정한 TORQUE에 의해 충분히 높은 CLAMPING FORCE를 보증하여 시공이 완벽하다.		 일정한 TORQUE에 의한 작업이 불가능 하며 작업자의 감으로 작업하여 안정된 TORQUE를 보장 받을 수 없다.
NUT 체결시 BOLT가 따라 돌 우려가 있다.
소음방지 도심지내에서 사용시 소음없이 시공함으로써 주위의 피해를 최소화 할 수 있다.
작업자의 난청을 방지한다.		 IMPACT공구를 사용하므로 소음이 심하여 도심지 작업에 있어 소음공해가 발생한다.
진정에 의한 공사중단의 우려가 있다.
공기단축 BOLT 체결시 공회전이 없으므로 체결 시간이 단축된다.
철구조물 설치시 일반 H/T BOLT를 사용하는 것 보다 체결시간을 반 이상 절약함으로써 상단한 시간의 공사기간을 단축 할 수 있다.		 공회전이 있어 1차 조립을 완전히 한 다음에야 체결이 가능하므로 체결작업이 지연된다.
체결검사 TORQUE WRENCH에 의한 체결경사가 생략된다.
욱안 검사로 소정의 TORQUE에 의한 체결이 확인된다.		 TORQUE WRENCH에 의한 체결검사가 불가피하다.
체결상태를 육안으로 검사할 수 없다.
