Product

앙카류

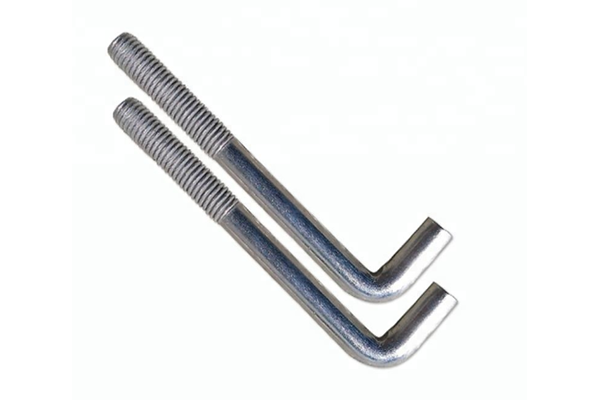

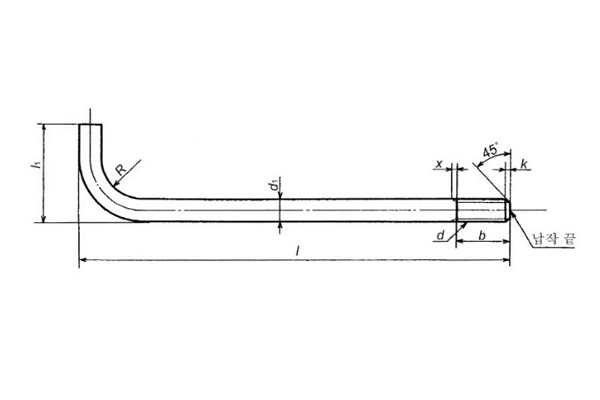

L형앙카

단위 : mm
나사의 호칭 d d1 b I2 R k
기준 치수 허용차 기준 치수 허용차 (약) (약) (약)
M10 10 ±0.4 25 +6.3
0		 40 20 1.5
M12 12 32 +8
0		 50 25 2
M16 16 ±0.5 40 63 32 2
M20 20 50 80 40 2.5

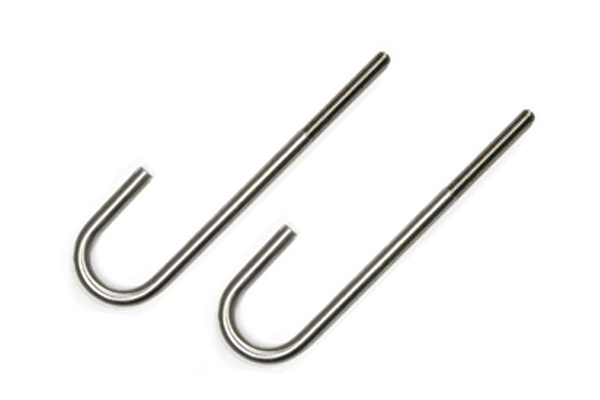

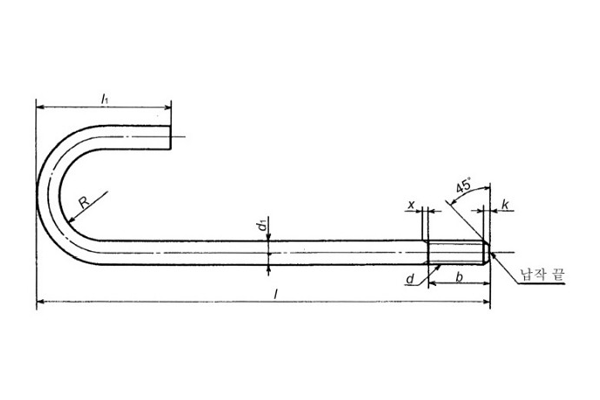

J형앙카

단위 : mm
나사의 호칭 d d1 b I1 R k
기준 치수 허용차 기준 치수 허용차 (약) (약) (약)
M10 10 ±0.4 25 +6.3
0		 45 20 1.5
M12 12 32 +8
0		 56 25 2
M16 16 ±0.5 40 71 32 2
M20 20 50 90 40 2.5
M24 24 63 +10
0		 112 50 3
M30 30 ±0.6 80 140 63 3.5
M36 36 ±0.7 90 160 71 4
M42 42 ±0.8 112 200 90 4.5
M48 48 ±0.9 125 +12.5
0		 224 100 5

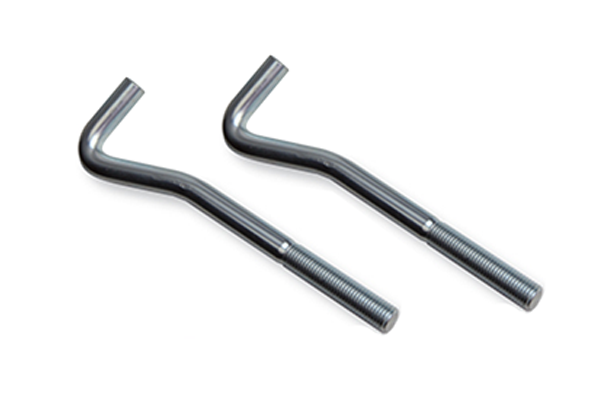

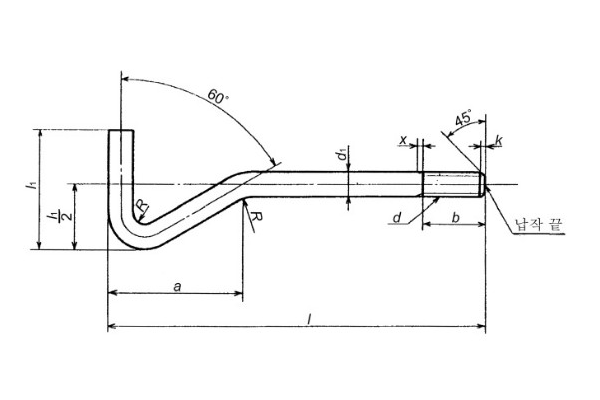

LA형앙카

단위 : mm
나사의 호칭 d d1 b I1 a R k
기준 치수 허용차 기준 치수 허용차 (약) (약) (약) (약)
M8 8 ±0.4 20 +6.3
0		 32 41 8 1.2
M10 10 30 40 51 10 1.5
M12 12 35 +0.8
0		 50 64 12 2
M16 16 ±0.5 40 63 81 16 2
M20 20 50 80 102 20 2.5
M24 24 80 +10
0		 100 127 24 3
M30 30 ±0.6 90 125 158 30 3.5
M36 36 ±0.7 110 140 181 36 4
M42 42 ±0.8 125 180 226 42 4.5
M48 48 ±0.9 150 +12.5
0		 200 252 48 5

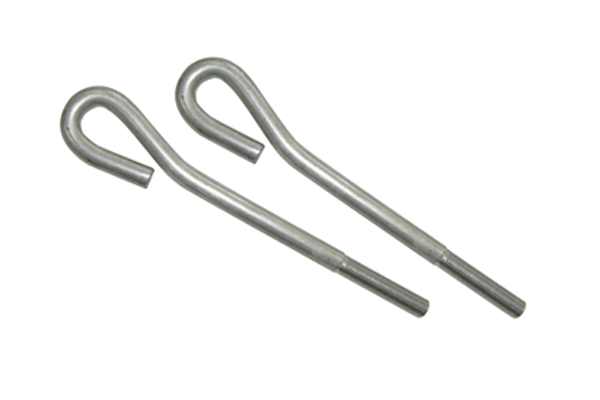

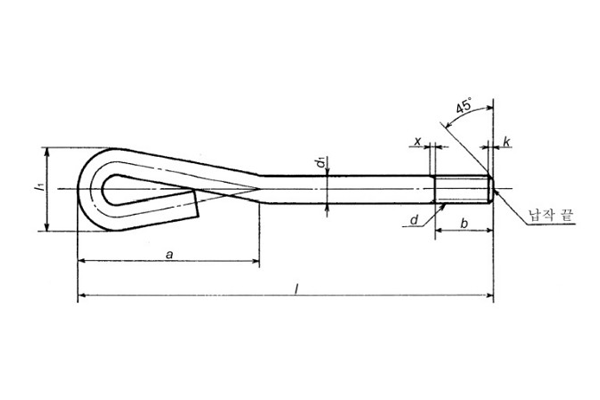

JA형앙카

단위 : mm
나사의 호칭 d d1 b I1 a k
기준 치수 허용차 기준 치수 허용차 (약) (약) (약)
M10 10 ±0.4 30 +6.3
0		 35 50 1.5
M12 12 35 +8
0		 40 65 2
M16 16 ±0.5 40 55 85 2
M20 20 50 70 105 2.5
M24 24 80 +10
0		 80 125 3
M30 30 ±0.6 90 100 155 3.5
M36 36 ±0.7 110 120 190 4
M42 42 ±0.8 125 140 220 4.5
M48 48 ±0.9 150 +12.5
0		 160 250 5

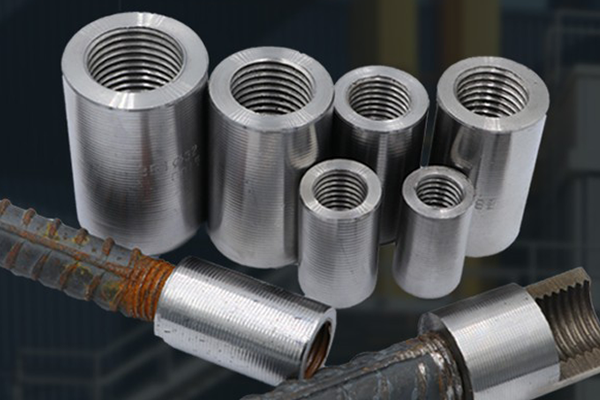

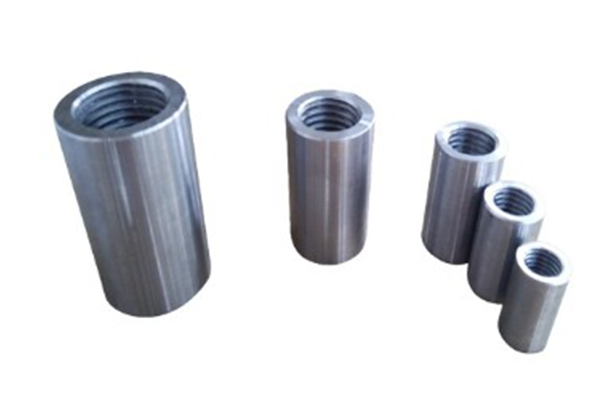

앙카 커플러
