와샤류

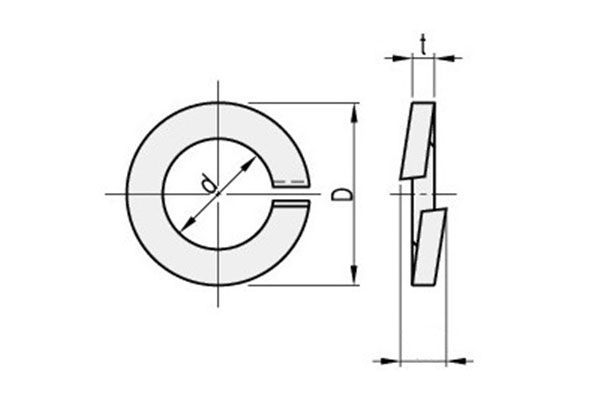

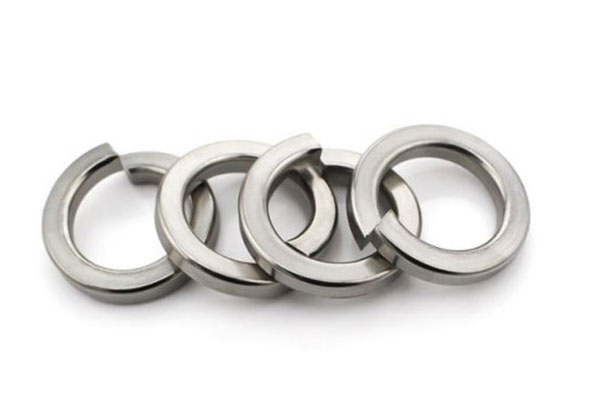

스프링와샤

KIS B1324, JIS B1251
Unit : mm
Nominal size Inside Diameter Section size Outside Diameter Free Height after Compression iest Test Load (kgf/kN)
NO.2 NO.3
Basic Tolerance bxt bxt NO.2 NO.3 NO.2(Min) NO.3(Min)
4 4.1 +0.4 0 1.4x1 - 7.6 - 1.7 - 180 (1.77)
(4.5) 4.6 1.5x1.2 - 8.3 - 2 - 230 (2.26)
5 5.1 1.7x1.3 - 9.2 - 2.2 - 300 (2.94)
6 6.1 2.7x1.5 2.7x1.9 12.2 12.2 2.5 3.2 420 (4.12)
(7) 7.1 2.8x1.6 2.8x2 13.4 13.4 2.7 3.35 600 (5.88)
8 8.2 +0.5 0 3.2x2 3.3x2.5 15.4 15.6 3.35 4.2 760 (7.45)
10 10.2 3.3x2.5 3.9x3 18.4 18.8 4.2 5 1,200 (11.77)
12 12.2 +0.6 0 4.2x3 4.4x3.6 21.5 21.9 5 6 1,800 (17.65)
(14) 14.2 4.7x3.5 4.8x4.2 24.5 24.7 5.85 7 2,400 (23.54)
16 16.2 +0.8 0 5.2x4 5.3x4.8 28 28.2 6.7 8 3,300 (32.38)
18 18.2 2.7x4.6 5.9x5.4 31 31.4 7.7 9 4,000 (39.23)
20 20.2 6.1x5.1 6.4x6.0 33.8 34.4   10 5,000 (49.03)
(22) 22.5 +1.0 0 6.8x5.6 7.1x6.8 37.7 38.3 9.35 11.3 6,300 (61.76)
24 24.5 7.1x5.9 7.6x7.2 40.3 41.3 9.85 12 7,300 (71.59)
(27) 27.5 +1.2 0 7.9x6.8 8.6x8.3 45.3 46.7 11.3 13.8 9,500 (93.16)
30 30.5 8.7x7.5 - 49.9   12.5   12,000 (117.68)
(33) 33.5 +1.4 0 9.5x8.2 - 54.7   13.7   15,000 (147.10)
36 36.5 10.2x9 - 59.1   15   17,000 (166.71)
(39) 39.5 10.7x9.5 - 63.1   15.8   20,000 (196.63)
ANSI B18.21.1
Unit : inch
Nominal Washer Size A B T W
Inside diameter Outside diameter Mean section thickness(t1+to/2) Section Width
Max Min Max Min Min
No.6 0.138 0.148 0.141 0.250 0.031 0.047
No.8 0.164 0.174 0.167 0.293 0.040 0.055
No.10 0.190 0.200 1.193 0.334 0.047 0.062
No.12 0.216 0.227 0.220 0.337 0.056 0.070
1/4 0.250 0.262 0.254 0.489 0.062 0.109
5/16 0.312 0.326 0.317 0.586 0.078 0.125
3/8 0.375 0.390 0.380 0.683 0.094 0.141
7/16 0.428 0.455 0.443 0.779 0.109 0.156
1/2 0.500 0.518 0.506 0.873 0.125 0.171
9/16 0.562 0.582 0.570 0.971 0.141 0.188
5/8 0.625 0.650 0.635 1.079 0.156 0.203
11/16 0.688 0.713 0.698 1.176 0.172 0.219
3/4 0.750 0.775 0.760 1.271 0.188 0.234
13/16 0.812 0.843 0.824 1.367 0.203 0.250
7/8 0.875 0.905 0.887 1.464 0.219 0.266
15/16 0.938 0.970 0.950 1.560 0.234 0.281
1 1.000 1.042 1.017 1.661 0.250 0.297
1 1/6 1.062 1.107 1.080 1.756 0.266 0.312
1 1/8 1.125 1.172 1.144 1.853 0.281 0.328
1 3/16 1.188 1.237 1.208 1.950 0.297 0.344
1 1/4 1.250 1.302 1.271 2.045 0.312 0.359
1 5/16 1.312 1.366 1.334 2.141 0.328 0.375
1 3/8 1.375 1.432 1.394 2.239 0.344 0.391
1 7/16 1.438 1.497 1.462 2.334 0.359 0.405
